中碳节能石墨烯电地暖系统安装前的管线预埋要求

中碳节能石墨烯电地暖系统通过智能温控实现精准供暖，其管线预埋工艺严格遵循新版《民用建筑电气设计标准》要求，核心要点如下：

1. 温控器科学定位

位置要求：应避开冷热交汇区（距门窗＞1.2m），不宜选在墙角、门口、窗边等空气温度变化较大的地方。优先安装在室内气流稳定区域，距地高度1.4m（与照明开关同标高）

环境要求：周围50cm内无热源/遮挡物，确保红外测温模块（精度±0.3℃）不受干扰

预埋标准：采用国标86型加深暗盒（60mm深度）

2. 地面预处理规范

平整度控制：采用激光测距仪验收，高低差≤3mm/2m（超差需自流平修复）

管线敷设：水电管线应开槽暗埋（槽深≥30mm），严禁地面凸起，交叉处需做防压扁处理，如果地面凹凸不平，应预先回填找平处理。

3. 电气系统预埋

线路独立：每组温控器需从配电箱单独引线（2.5或4mm²/铜芯线），通到电地暖温控器的电线都由火线、零线组成，中间不应有其他电器并联在该线路上

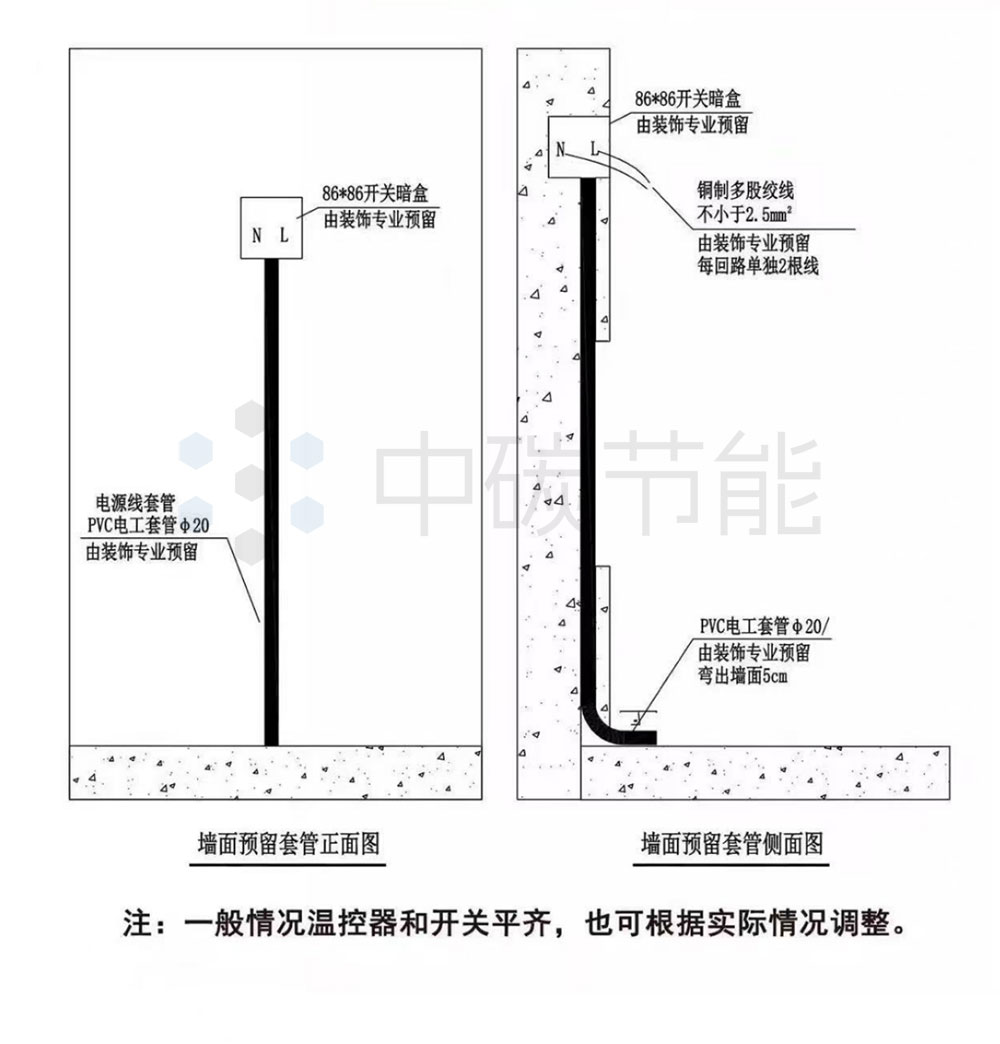

穿线工艺：预埋DN20/25阻燃波纹管，并弯出地面5cm长（弯头曲率半径≥6D）

智能扩展：大面积房间（＞30㎡）需预留扩展模块位置，同温控器联动控制，实现大面积区域采暖一键集中控制。温控器与扩展模块之间预埋2*1.0平方的控制电缆线连接，模块安装高度一般在0.3m左右。
